Comment vérifier si le soucis d’alimentation électrique vient du chargeur ou du connecteur côté PC? pour moi la meilleure façon est déjà de tester avec un multimètre si le courant passe bien entre les bornes de la prise chargeur, tout en bougeant, tordant, étirant son câble.

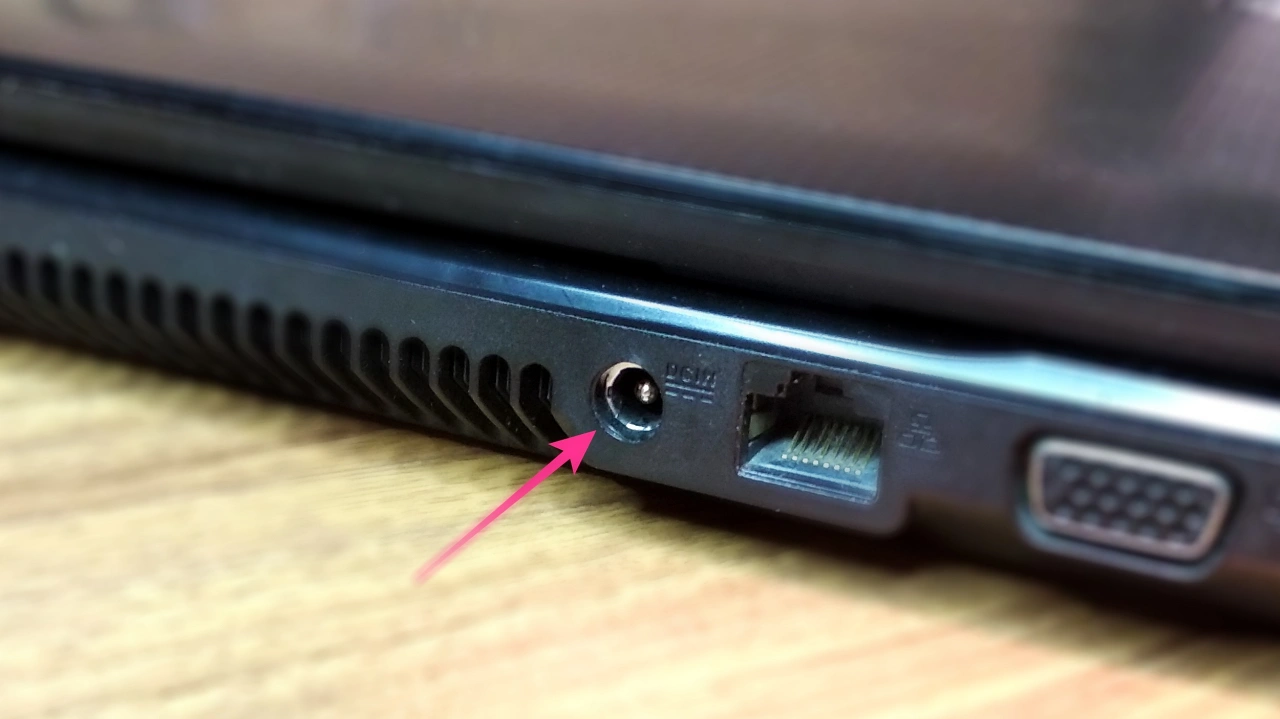

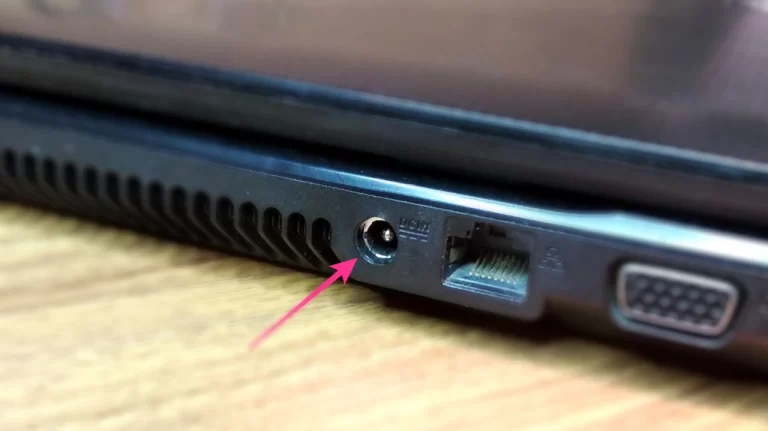

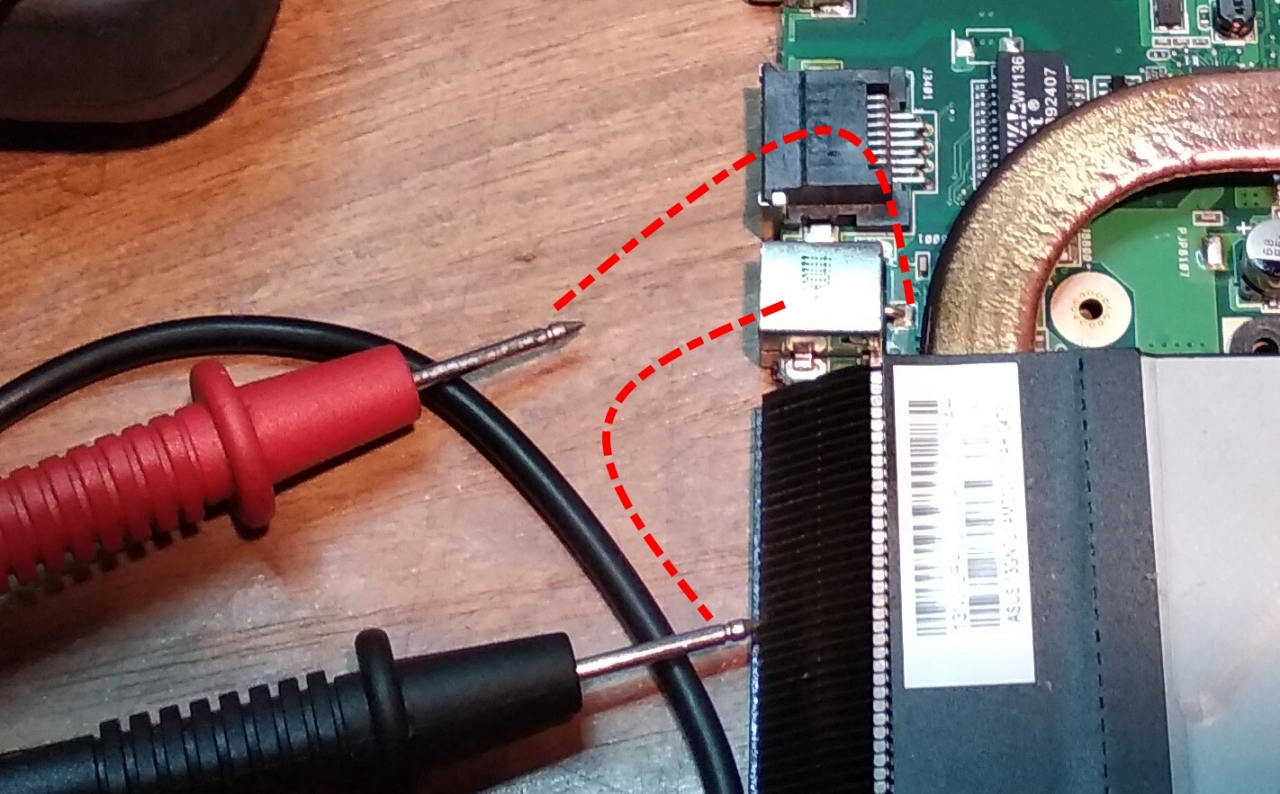

Ensuite si le test montre que tout va bien, je passe au connecteur d’alimentation sur la carte mère avec cette fois-ci la fonction test de continuité du multimètre; je place la tige positive sur le pin central, et la tige masse sur le dessus métallique du DC Jack. Dans cette réparation, c’est le connecteur ci-dessous présent qui est en cause.

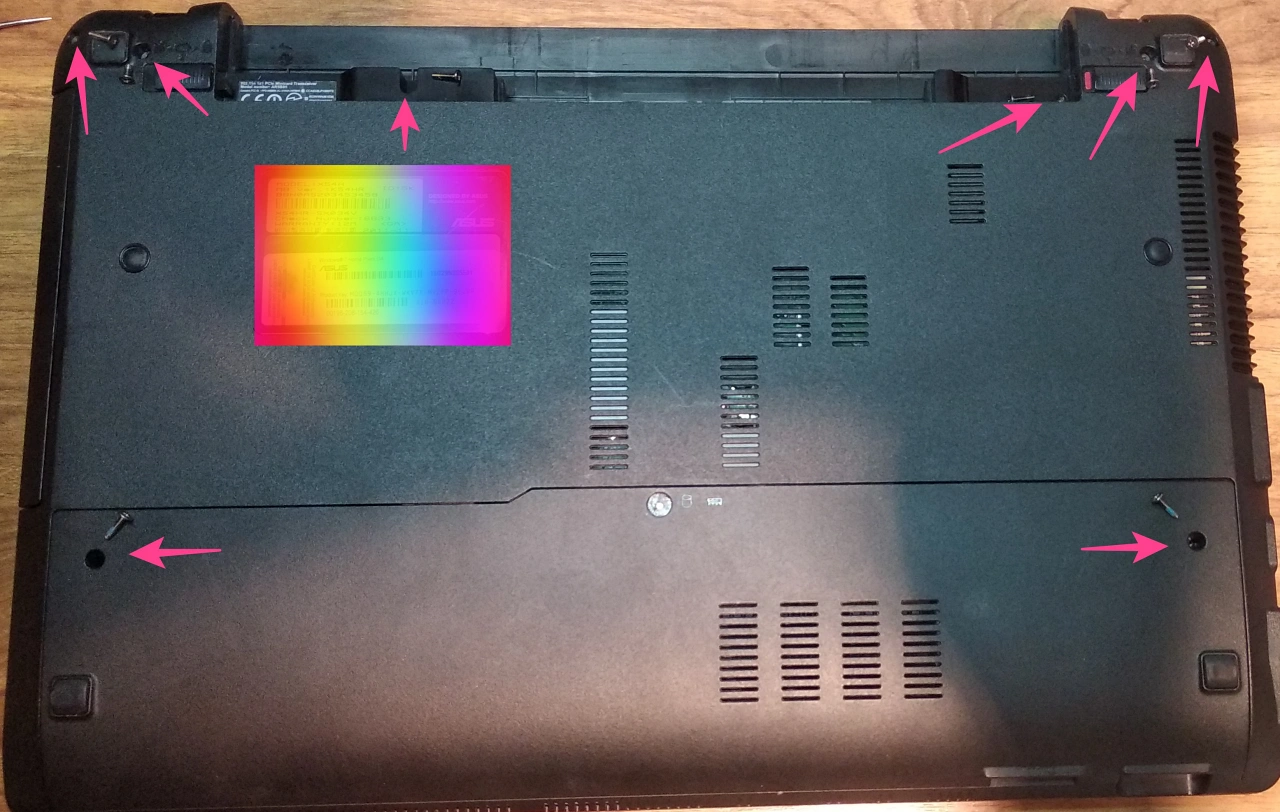

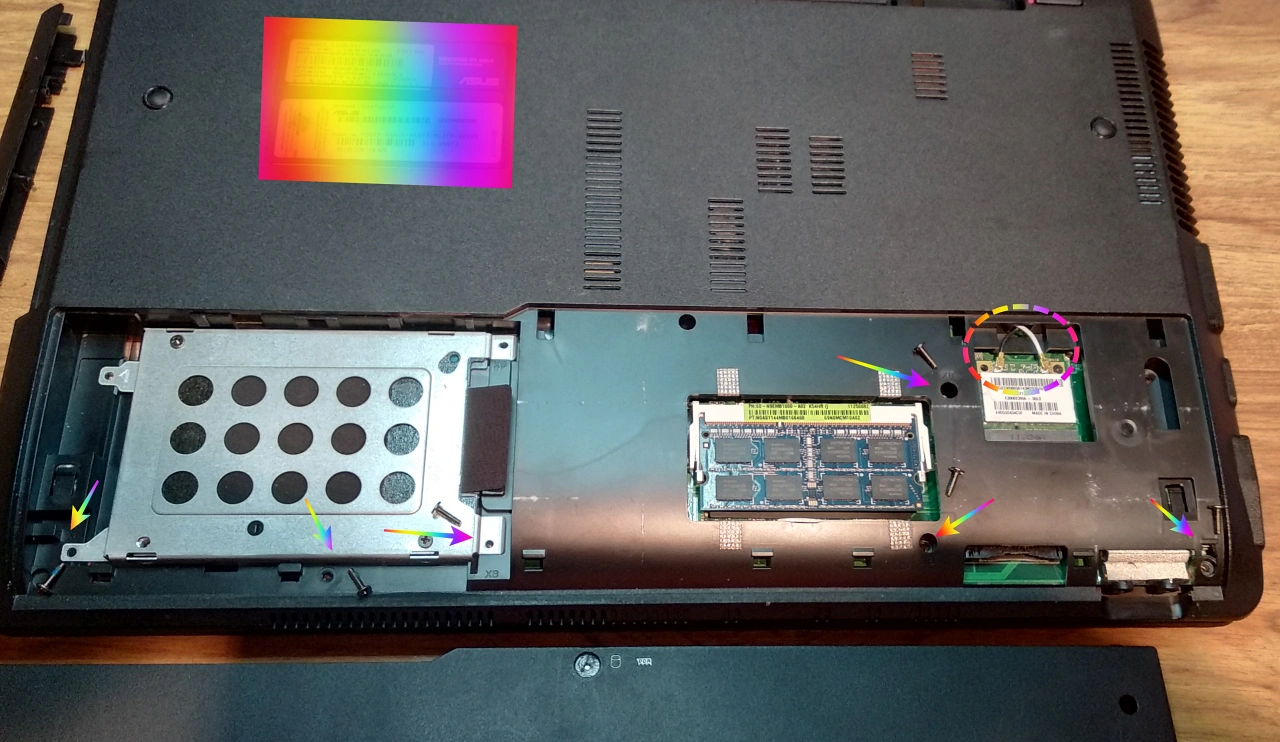

Le dessous du PC: Nul besoin de noter les dimensions des vis, ils sont peu nombreux tant en nombre qu’en variété.

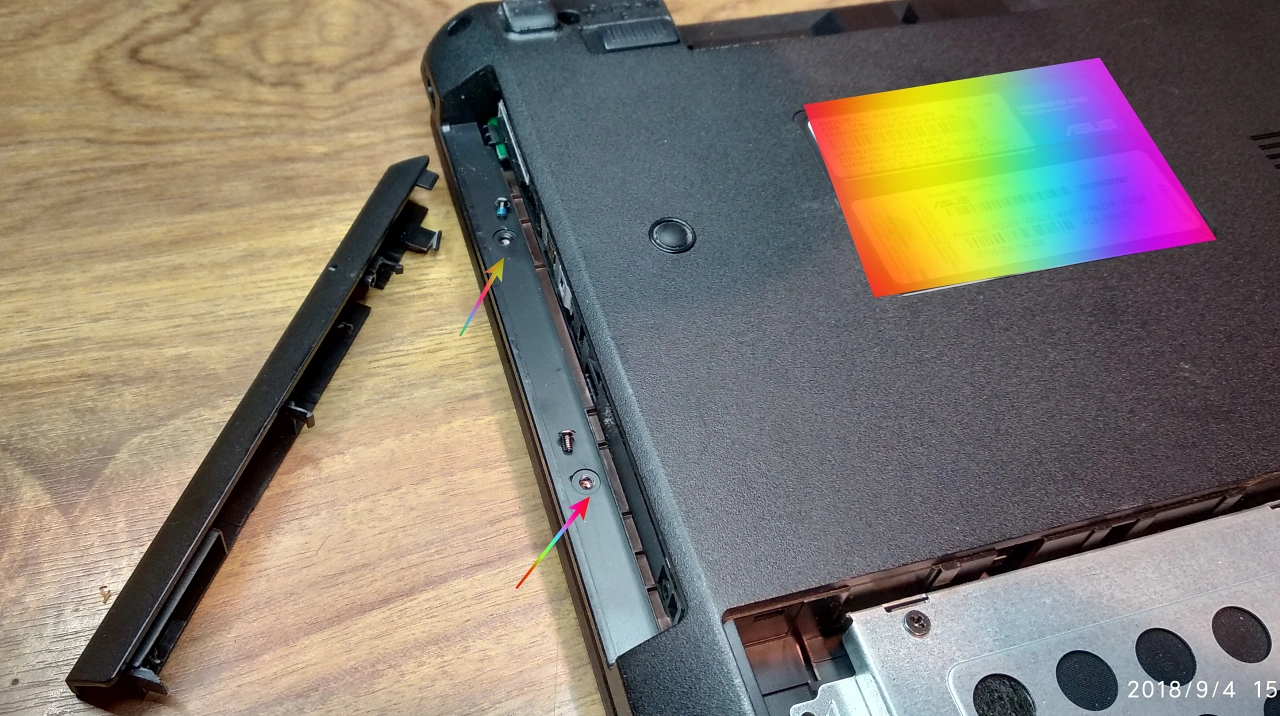

Après avoir déclipsé le cache plastique du lecteur DVD on a là 2 petits vis, dans beaucoup de PC il serait temps de dégager le lecteur mais ici ce n’est pas le cas.

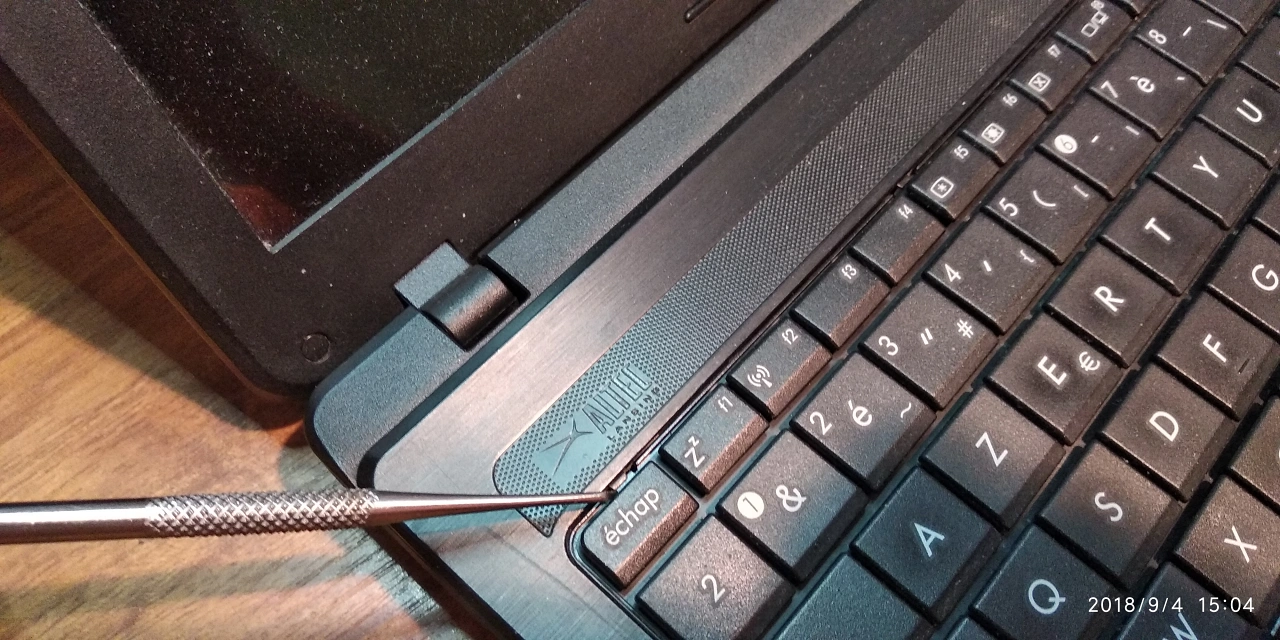

Le clavier est bloqué par de petits ergots rétractables en haut (cinq ou six) qu’il faut repousser vers l’écran.

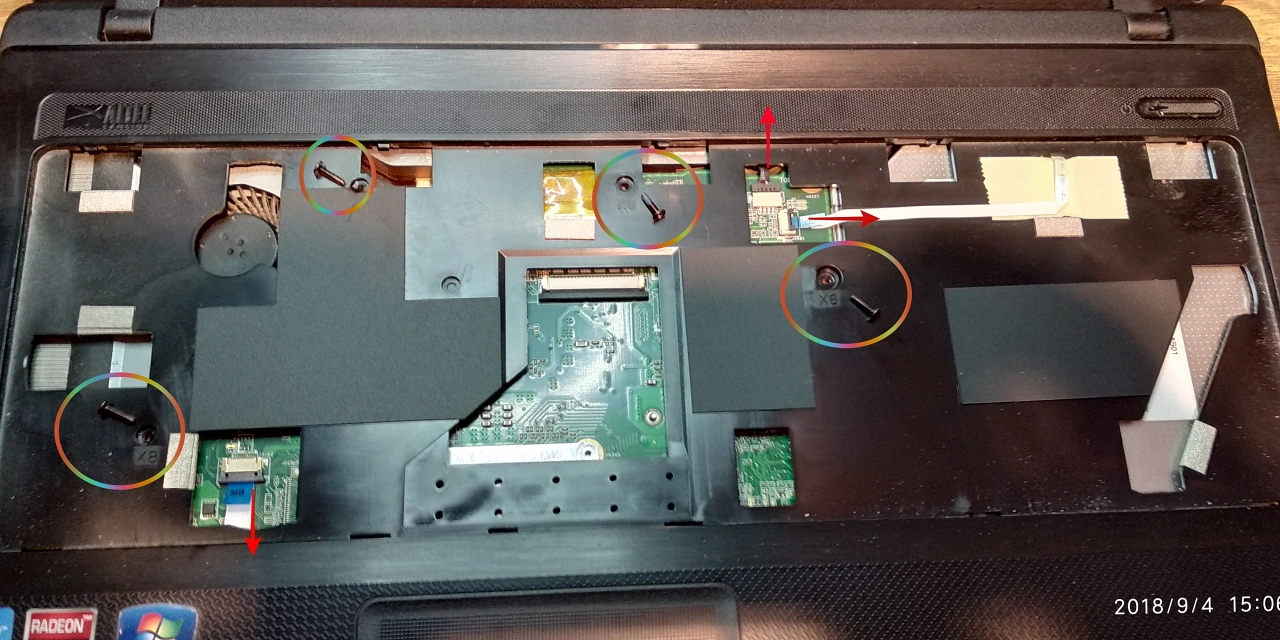

Clavier de côté (je n’ai pas mis la photo où l’on voit la façon de le désengager du gros connecteur qu’on voit au centre) nous avons quatre longs vis, mais aussi trois connecteurs tous différents: celui à droite est à basculer vers le haut, le câble viendra alors en le tirant; celui juste à côté est une simple prise à tirer sans bloqueur.
Celui en bas à droite est un bloqueur plastique à tirer; ensuite le câble-ruban se tire lui aussi. Tout ça fait je déclipse le « Palmrest » (plasturgie entourant le clavier).

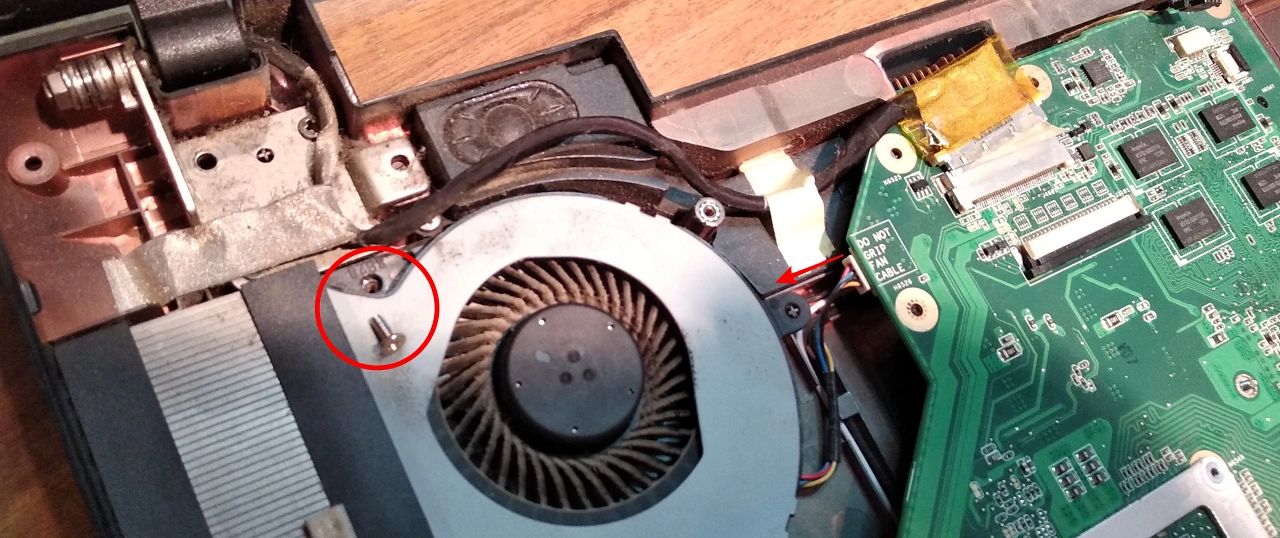

Attention ici; on a les fils d’alimentation du ventilateur cachés sous la carte mère, mais quand même accessible sur le flanc. Un vis seulement retient le ventilateur.

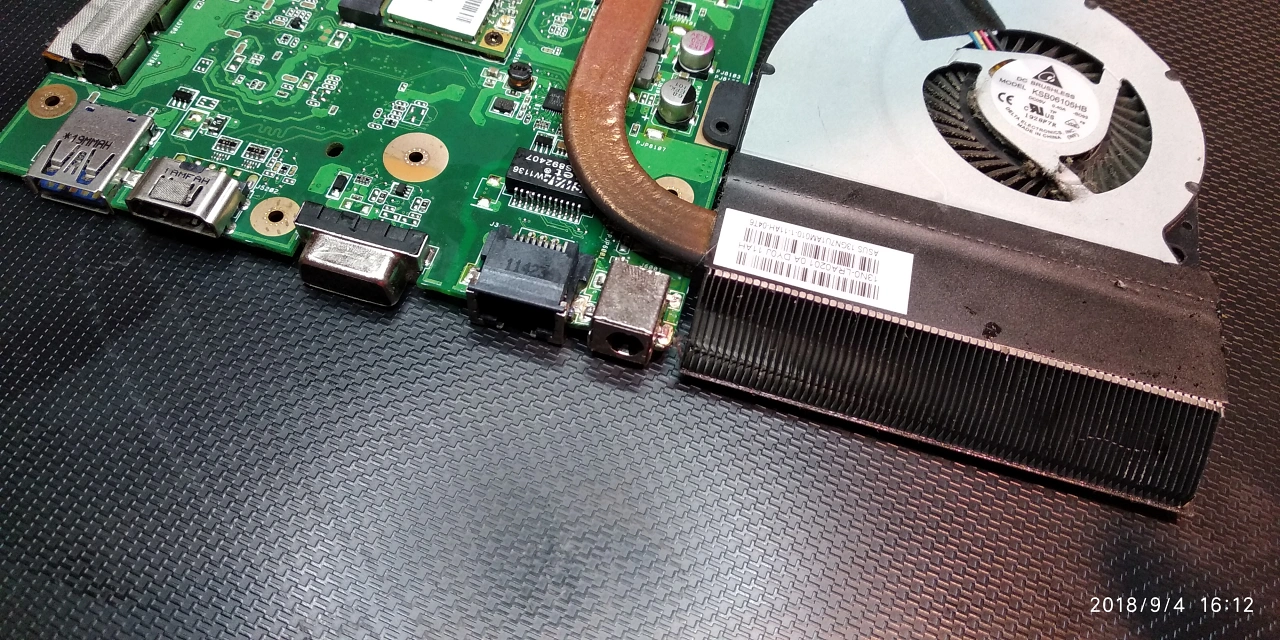

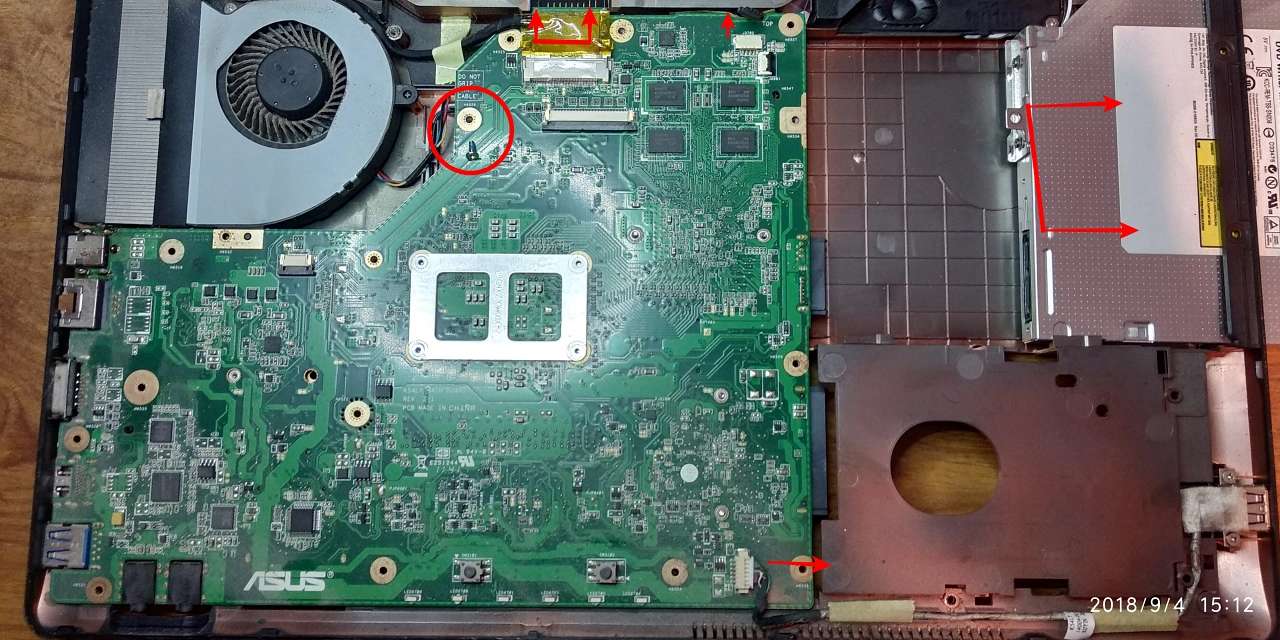

Ce PC est bien fichu, en tout cas pour le désassemblage car un seul vis retient encore la carte mère, cependant avec quelques connecteurs très dures à débrancher: Celui du port USB-3 côté droit et celui en haut des haut-parleurs. Le ruban vidéo vient par contre facilement. J’en profite pour mettre de côté le lecteur DVD. La carte mère viendra alors en soulevant légèrement son côté droit et en tirant vers la droite.
