Une PME d’électriciens se bat quotidiennement avec leurs deux PC âgés de 8 ans pour ouvrir poussivement leurs logiciels métiers, Excel et autres PDF. Elle me demande de lui constituer deux ordinateurs fixes sous Windows 11, sur mesure avec des composants performants et durables.
Pas de problème pour trouver des pièces d’assemblage résistants dans le temps; Le site LDLC.pro ne manque pas d’articles de qualité. Mais durabilité rime avec la nécessité de conçevoir un PC peu sensible à la surchauffe. Je reconnais aussi l’inclinaison personnelle à assembler un terminal le plus sobre en cables et autres fils à la patte, pour le plaisir et un nettoyage facile.
Matériel choisit
CPU Intel core I3-12100 3.3- 4.3 Ghz : Choisi pour sa puce graphique incluse: pas besoin d’une carte graphique. Compatible DDR5. Le temps où les Core I3 se caractérisaient par un nombre de coeurs physiques tronqués à 2 est bien révolu; Ce modèle en dispose de 4.
Ventilateur CPU Be quiet! pure rock Slim 2: Le ventilateur livré avec le Core I3 refroidit correctement le Processeur… Jusqu’à ce que la poussière perturbe la conductivité thermique. Ce ventilateur Be Quiet, même maculé de saleté possède une belle marge d’efficacité face à un Core I3.
Carte mère MSI PRO B760M-P: Cette CM format Micro-ATX répond à une exigeance de l’environnement informatique de la Sté; Disposer d’une sortie VGA pour alimenter l’onéreux ensemble Bras + Moniteur Pro déjà en place. Cependant cette nécessité ne me fait en rien regretter la MSI qui profite étonnament de la compatibilité DDR5. Deux ports SSD format NVME permettrons -Avec mon choix d’installer un SSD NVME collé à la carte mère- une sobriété maximale de cablages ajoutés aux capacités graphiques du CPU.
DDR5 Kingston ValueRam 16GO: Barrette au rapport qualité/prix intéressant, nul besoin d’atteindre les 6800Mhz en utilisation bureautique.
SSD NVME Corsair Force MP600 GS 500 GO: Fiable, suffisant, la gamme Samsung prend la grosse tête en proposant des SSD équivalents à des prix plus élevés. La marge importante entre l’occupation actuelle en GO des PC d’origine (Env. 150Go) et la capacité du Corsair garantira un Trim efficace.
Boitier Cooler Master N200 (noir): Boitier mini tour au format ATX avec l’essentiel des ports utiles en façade; Je l’ai choisi pour ses ventilateur réputés silencieux, ses possibilités de cable Managment et sa compatibilité avec les Ventirad CPU hauts.
Alimentation be quiet! System Power 10 450W 80+: Cette Alim. peut coûteuse dispose peut-être du meilleur rapport qualité/prix sur le marché. Dommage qu’elle ne soit pas du tout modulaire, mais la cage boitier obsolète pour disques dur se fera un plaisir d’avaler les connecteurs inutiles.
Si je devais étudier ces choix en empruntant l’oeil d’un confrère, je dirais qu’ils ne sont pas mal du tout! L’équilibre entre la performance des composants et la tempérance des prix semble respecté…
Assemblage

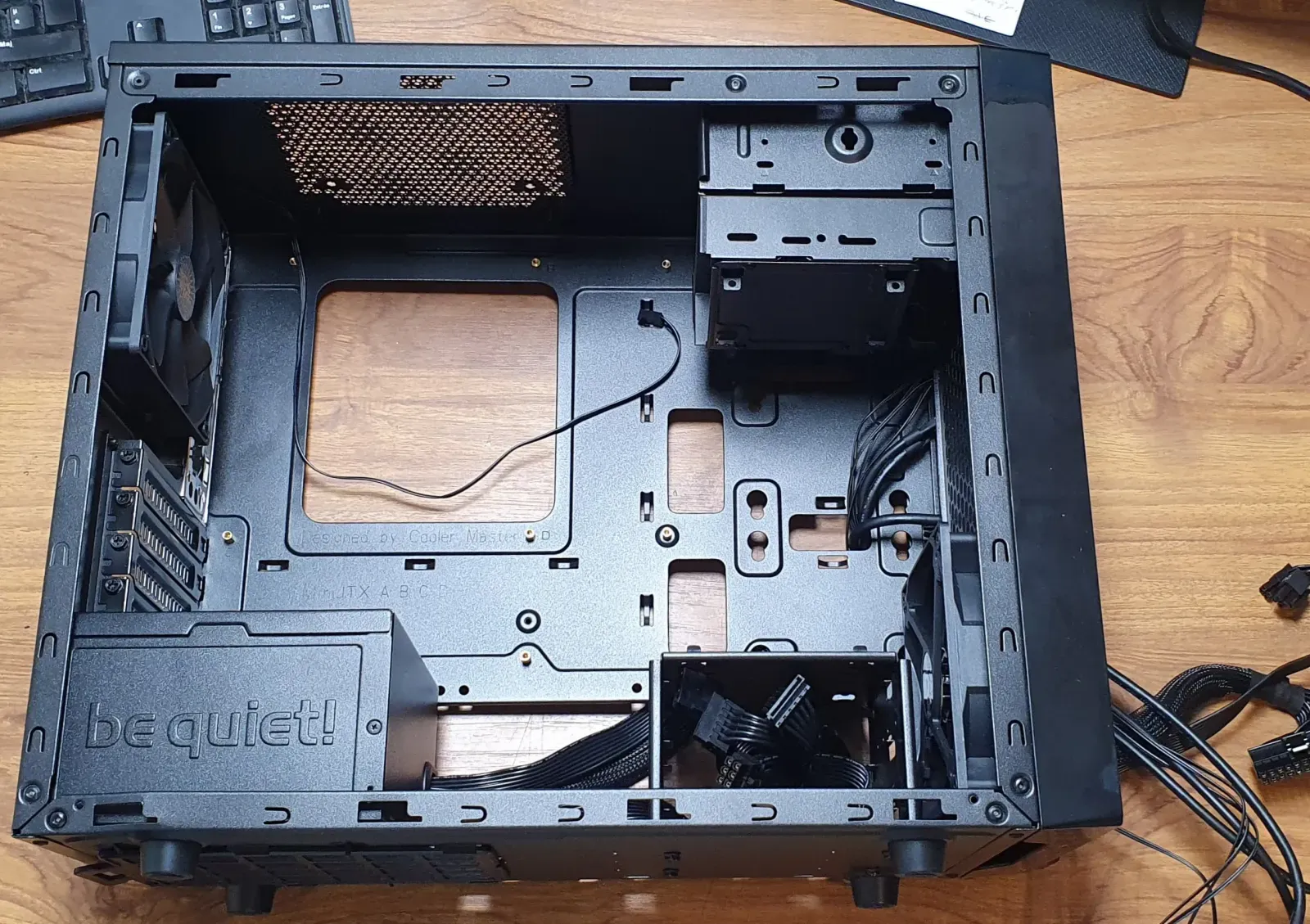

Le petit plus du boitier est son ouverture derrière la carte mère, au niveau du processeur. Cela m’a permis de faire passer et d’ajuster certains fils et câbles d’une manière non conventionnelle c-a-d entre la carte mère et son support.
Ici le câble du ventilateur arrière est disposé pour contourner directement la CM. Les autres câbles passent par les ajourages habituels.
Les câbles inutiles de l’alimentation dorment dans la toute aussi inutile cage à disque dur en bas à droite.

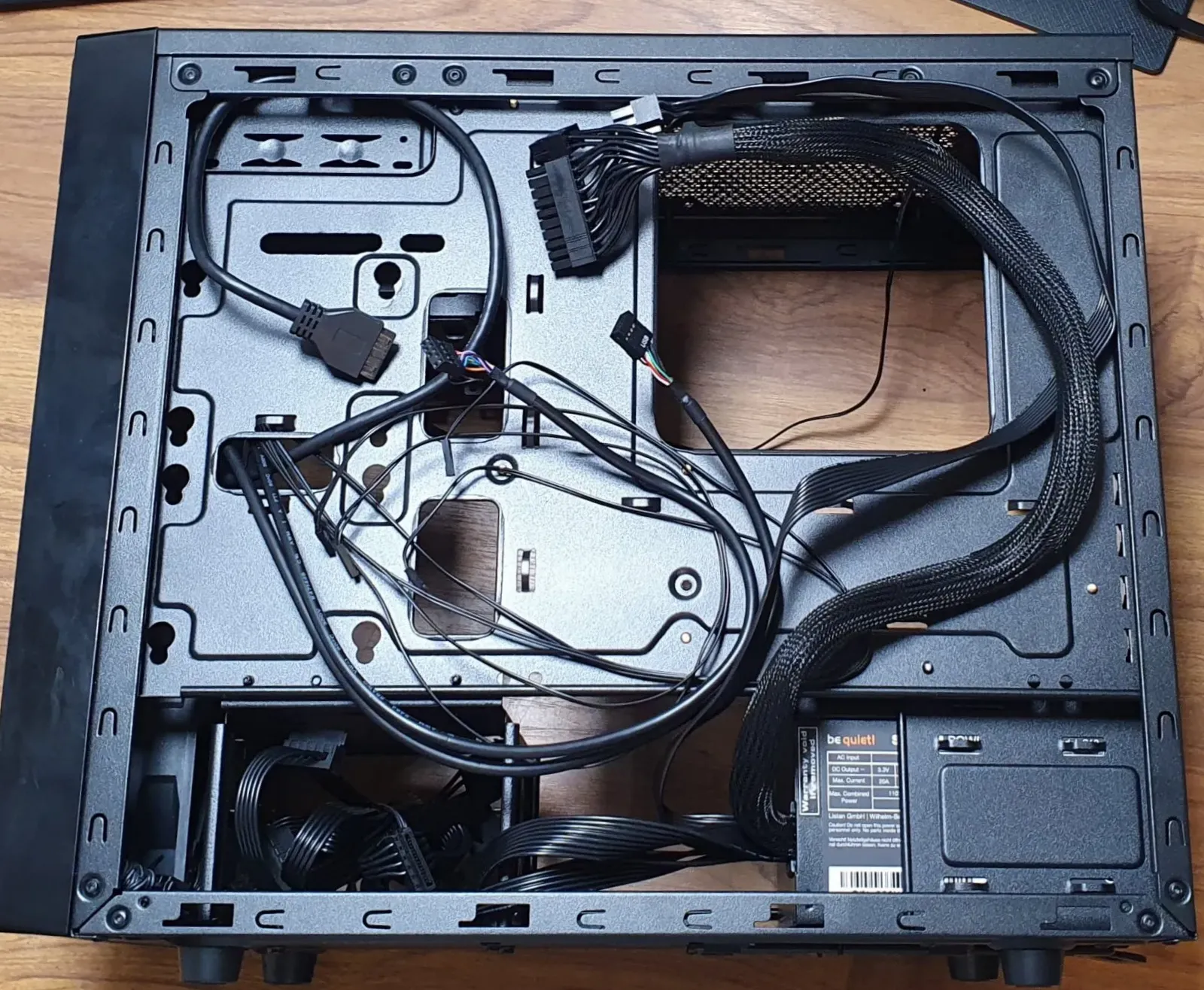

Derrière le boitier, ce n’est pas la même sobriété. Commencement du câble Managment. Je devine que ranger les fils sans gêner la fermeture du panneau va être délicat. Même si ce boitier autorise le rangement des câblages il n’en reste pas moins dimmensionné au format Mini Tour économique et dédié à l’usage bureautique. Point de zone prédestinées aux bandes LED, point de saignées affectées aux fils.

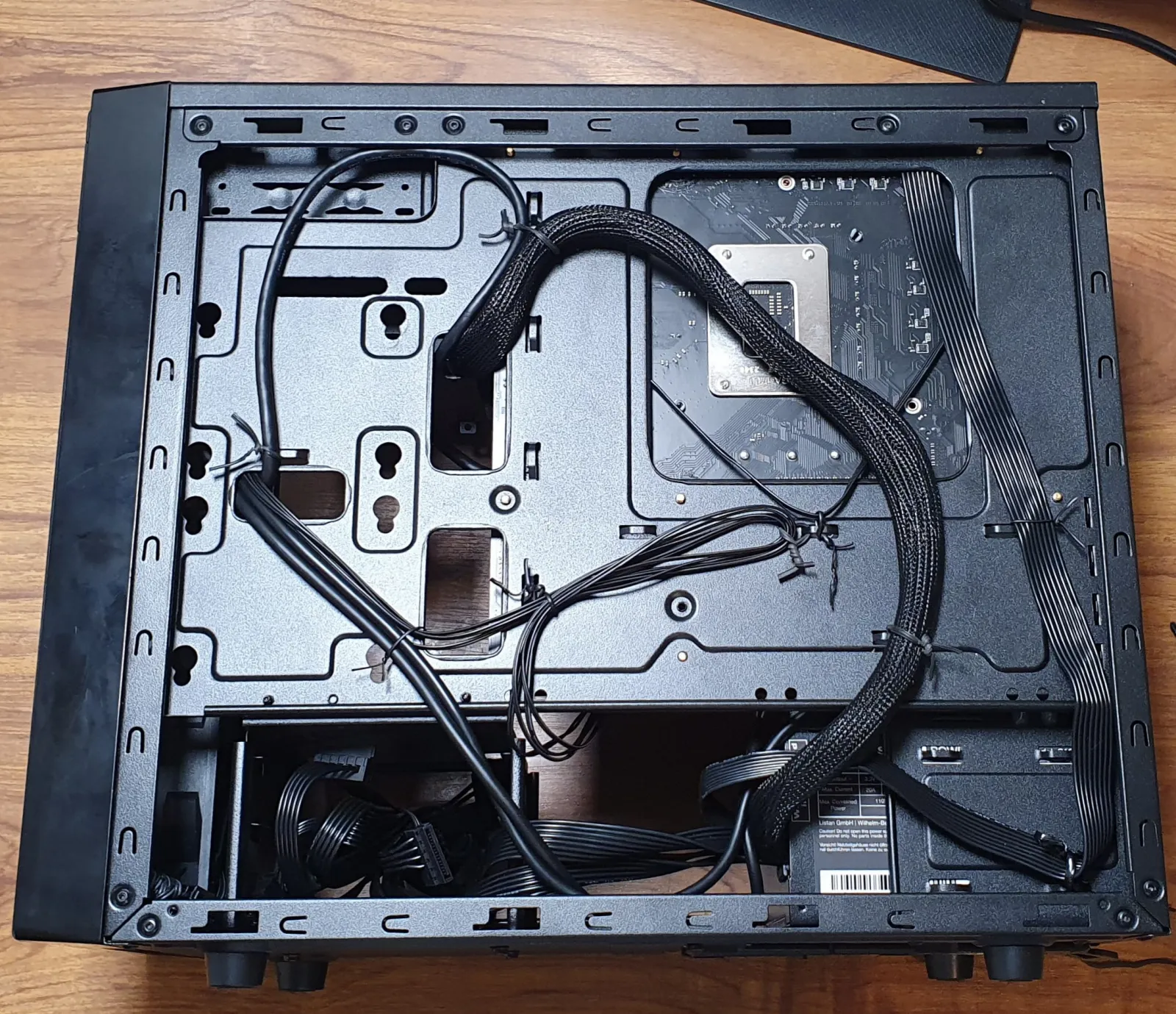

J’ai organisé les câbles de façon à ce qu’aucun chevauchement n’empêche la fermeture du panneau arrière.
Les liaisons filaires cheminants de façon non conventionnelle en regard d’un boitier compatible cable managment sont en haut à droite les fils du ventilateur arrière et de l’alimentation CPU. Ils courent sur le dos de la CM au lieu de serpenter sur le support de cette dernière en traversant un regard prédisposé. Pourquoi? parce que le support CM n’a pas d’ajourages contigües aux connecteurs en question.
Cela ne m’étonne pas pour la connectique du ventilateur, mais un peu moins pour l’alimentation CPU étant donné la disposition commune à toute CM du connecteur nous intéressant.
Le reste des éléments s’acheminent honnêtement de part et d’autre de leurs terminaisons sur la plaque emboutie et percée, les deux plus gros câbles (alimentation ATX et CPU) se croisent cependant mais sans conséquence, au niveau du boitier d’alimentation placé en retrait. Je raccourcirais plus tard les fils de fixation torsadés.

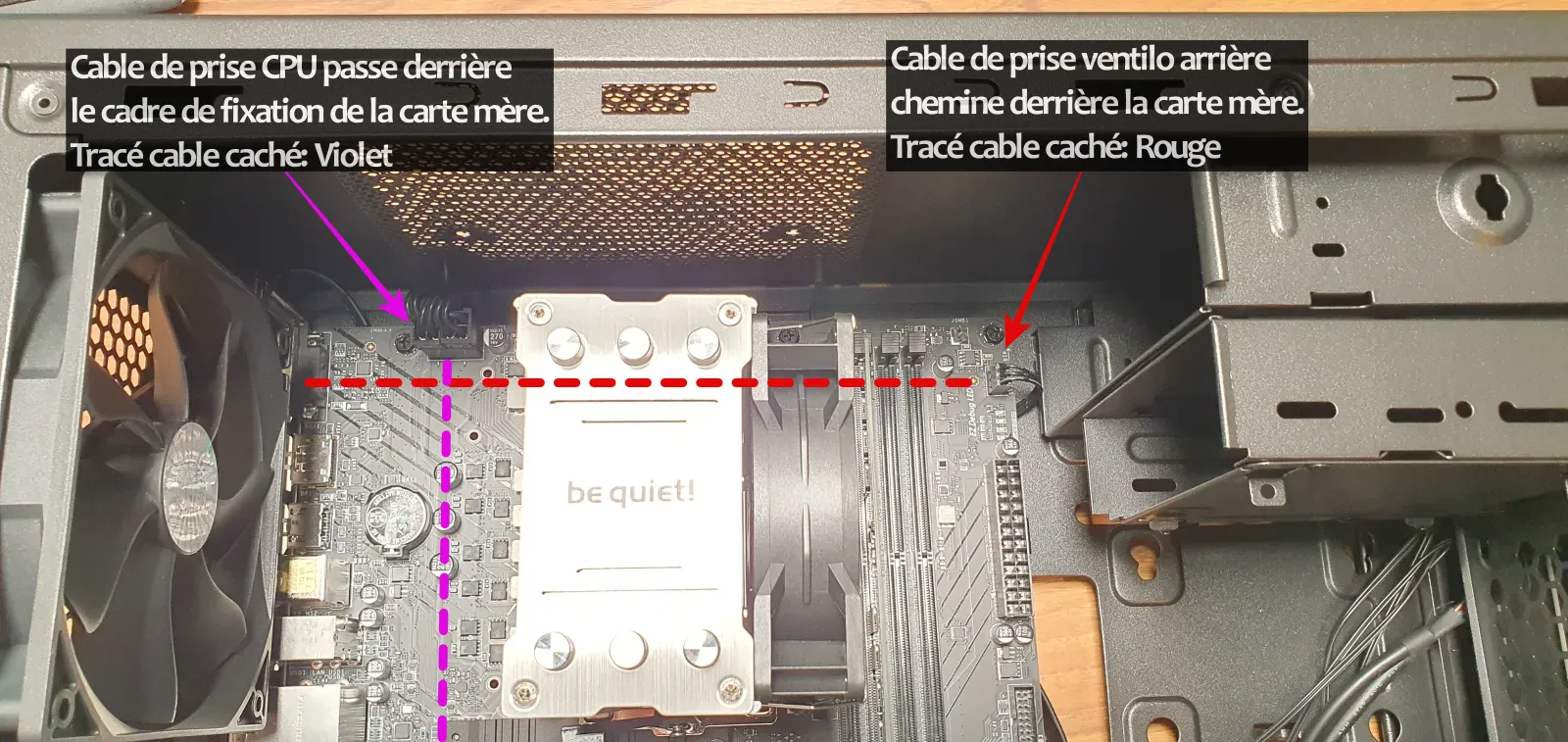

Debriefing sur la connexion Ventilateur arrière et alimentation CPU face CM: L’illustration ci-dessous révèle le trajet des câbles attenants. J’ai dû tourner d’un cran anti-horaire la position originale de ventilateur pour qu’il présente son fil d’alimentation en haut au fond.
Vous déplorez comme moi le constat à l’image de l’absence de trouée au niveau du connecteur alim CPU.

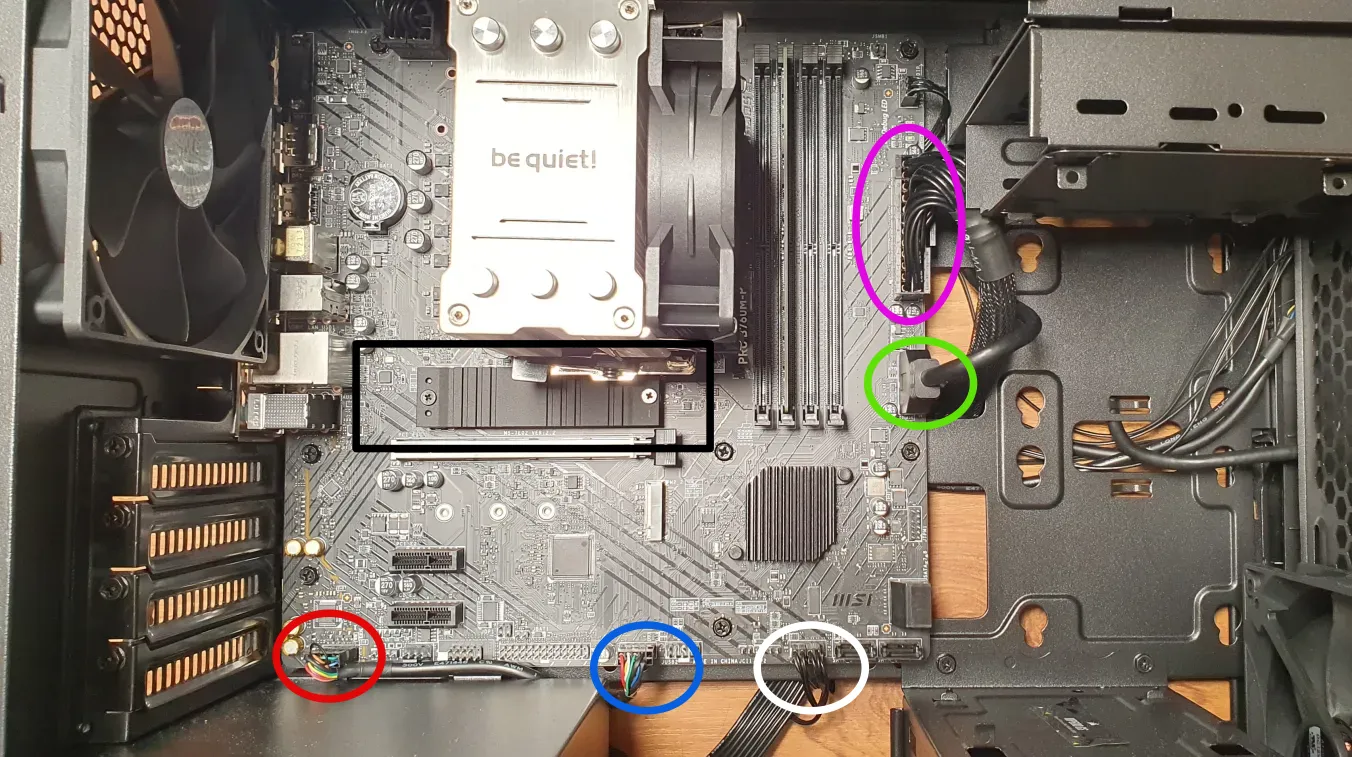

On croirait que la carte mère vient fraichement d’être vissée, pourtant les prises nécessaires sont bien reliées.
- Cercle rouge: Le connecteur audio en façade
- Cercle bleu: Les deux prises USB2 à l’avant
- Cercle blanc: Connectiques bouton Power, LED Power & HDD, Reset
- Cercle vert: Large connecteur de l’USB3 façade
- Cercle voilet: Câble alimentation carte mère
- Et en carré noir: Le SSD format NVME intégré étroitement à la CM
J’écris un article sur le cable managment, alors autant aller jusqu’au bout de l’optimisation et, en plus de plier les fils à mon désir, de supprimer le maximum d’éléments!

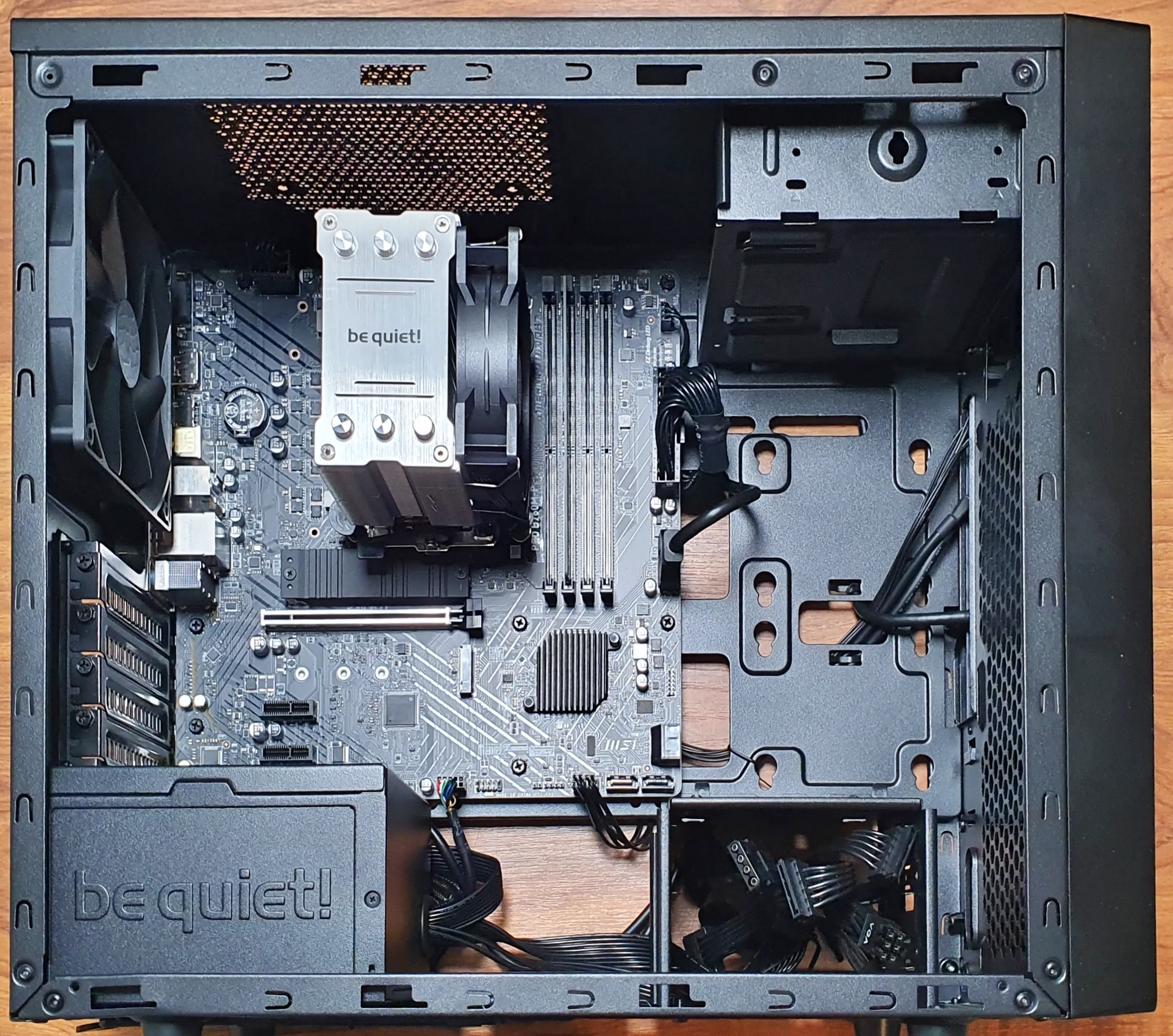

L’aspect final sur la photo isométrique ci-dessous dévoile les deux préparations de dernière minute avant livraison client: J’ai supprimé le ventilateur disque dur en bas à droite, et retiré la cage HDD située en-dessous de celle pouvant engouffrer l’antique lecteur DVD, ce dernier berceau reste en place pour la bonne et simple raison qu’il est riveté.
